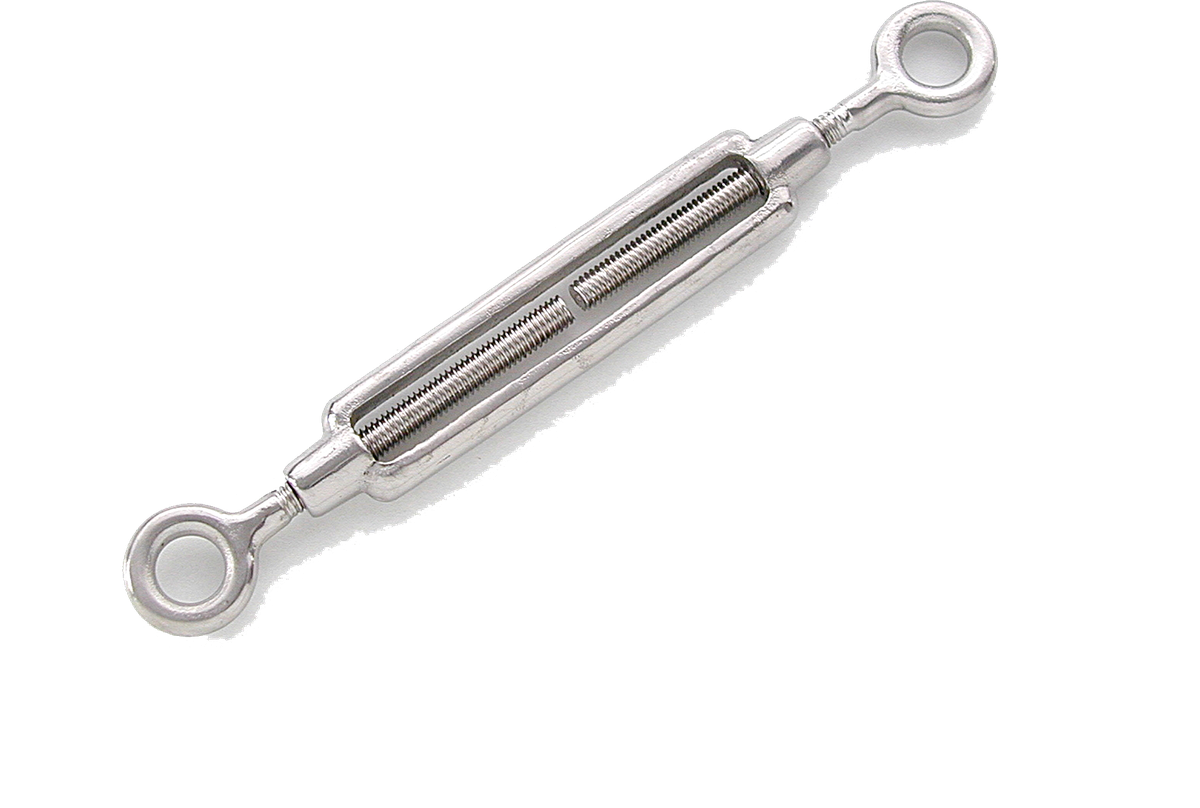

Name: Spannschloss 2828X
SKU: 5a31317a2372810046275159
Price: 7.50 CHF

Gewinde: M5 Länge min.: 116 mm Länge max.: 166 mm Spannweg: 50 mm Belastung max.: 140 kg Artikel-Nr:00584

CHF / Stk 7.50

Gewinde: M6 Länge min.: 150 mm Länge max.: 210 mm Spannweg: 60 mm Belastung max.: 225 kg Artikel-Nr:00585

CHF / Stk 11.–

Gewinde: M8 Länge min.: 180 mm Länge max.: 280 mm Spannweg: 100 mm Belastung max.: 410 kg Artikel-Nr:00586

CHF / Stk 21.50

Gewinde: M10 Länge min.: 232 mm Länge max.: 342 mm Spannweg: 110 mm Belastung max.: 650 kg Artikel-Nr:00587

CHF / Stk 30.50

Gewinde: M12 Länge min.: 280 mm Länge max.: 460 mm Spannweg: 180 mm Belastung max.: 930 kg Artikel-Nr:00588

CHF / Stk 64.50

Gewinde: M16 Länge min.: 370 mm Länge max.: 590 mm Spannweg: 220 mm Belastung max.: 1770 kg Artikel-Nr:00589

CHF / Stk 144.50

Gewinde: M20 Länge min.: 420 mm Länge max.: 650 mm Spannweg: 230 mm Belastung max.: 2700 kg Artikel-Nr:00590

CHF / Stk 278.–

Spezifikationen

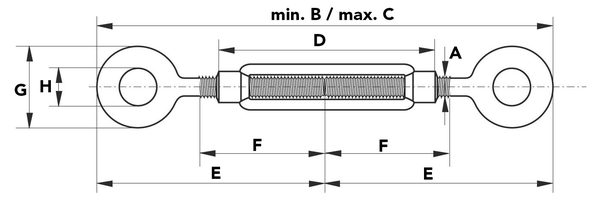

Masszeichnungen

	Gewinde	Länge min.	Länge max.	Spannweg	Belastung max.	A	B	C	D	E	F	G	H
		mm	mm	mm	kg	mm	mm	mm	mm	mm	mm	mm	mm
00584	M5	116	166	50	140	5.0	116.0	166.0	70.0	55.0	31.0	20.0	10.0
00585	M6	150	210	60	225	6.0	150.0	210.0	90.0	75.0	44.0	20.0	10.0
00586	M8	180	280	100	410	8.0	180.0	280.0	120.0	0.0	0.0	0.0	14.0
00587	M10	232	342	110	650	10.0	232.0	342.0	150.0	115.0	70.0	33.0	15.0
00588	M12	280	460	180	930	12.0	280.0	460.0	200.0	0.0	0.0	0.0	18.0
00589	M16	370	590	220	1770	16.0	370.0	590.0	250.0	0.0	0.0	0.0	26.0
00590	M20	420	650	230	2700	20.0	420.0	650.0	300.0	0.0	0.0	0.0	30.0

Spannschloss 2828X

Beschreibung
