Spannschloss 2728Z

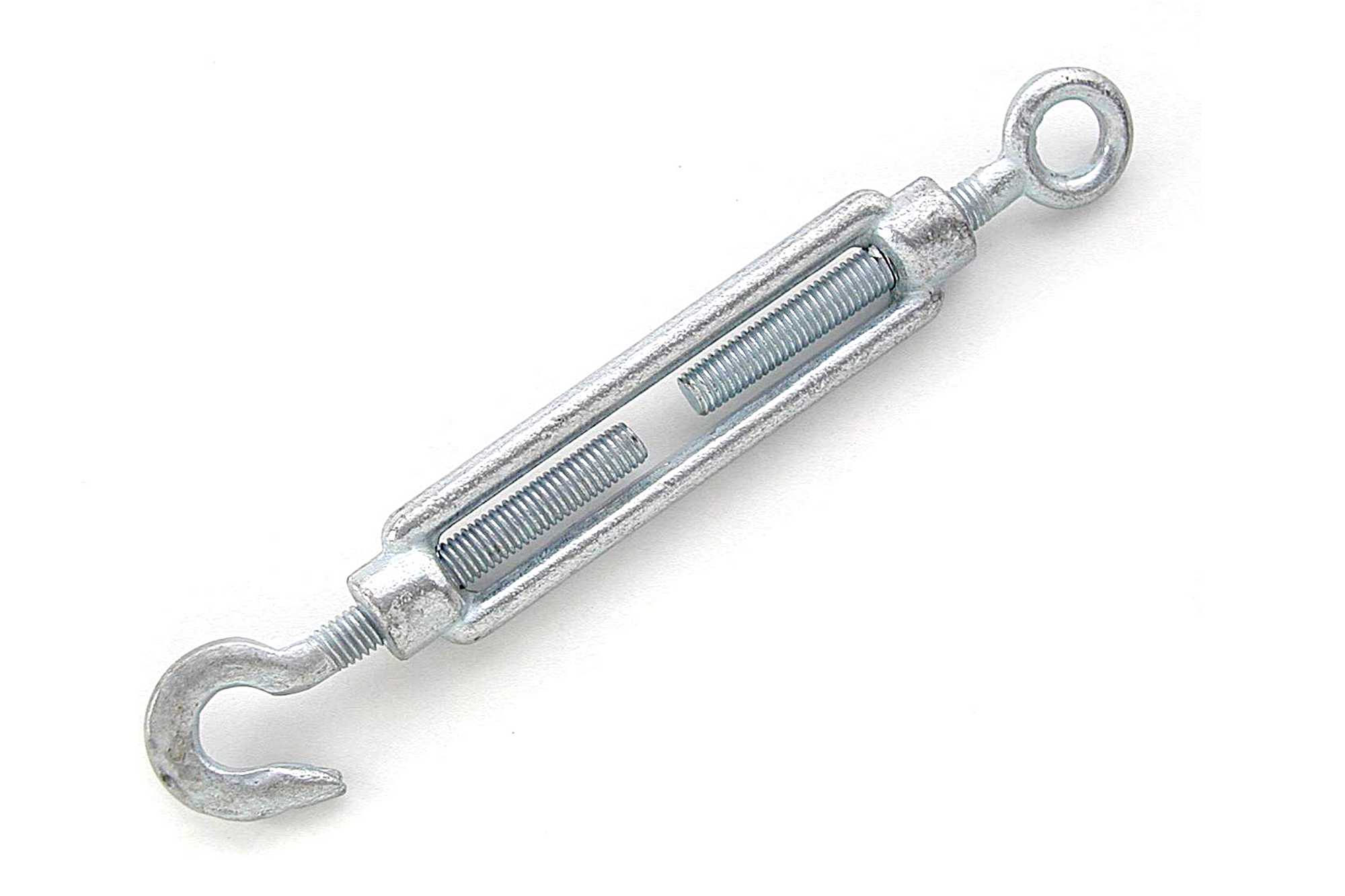

Spannschloss in verzinkter Ausführung, einerseits mit Haken, andererseits mit Öse.

Ihr Preis ab CHF / Stk 5.20
Alle Varianten
Gefunden: 11
(11 von 11)
Flags
Gewinde
Länge min.
mm
Länge max.
mm
Spannweg
mm
Belastung max.
kg

Beschreibung

  • Einerseits mit Haken
  • Andererseits mit Öse
  • Verzinkt

Spezifikationen

Farbe
Grau-verzinkt
Material
Stahl
Oberfläche
Verzinkt
Norm
DIN EN 1480

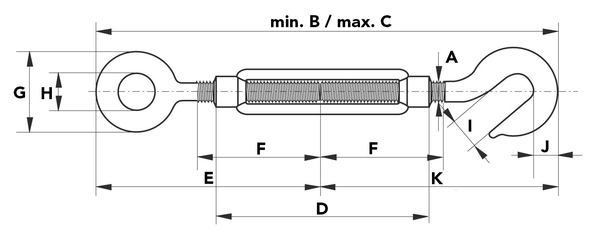

Masszeichnungen


Gewinde Länge min. Länge max. Spannweg Belastung max. A B C D E F G H I J K
mm mm mm kg mm mm mm mm mm mm mm mm mm mm mm
00125 M6 172 258 86 75 6.0 172.0 258.0 110.0 80.0 55.0 20.0 9.0 8.0 15.0 77.0
00126 M8 184 264 80 165 8.0 184.0 264.0 110.0 84.0 57.0 22.0 10.0 10.5 15.0 85.0
00127 M10 222 311 89 235 10.0 222.0 311.0 125.0 105.0 68.0 31.0 14.0 13.0 11.0 106.0
00128 M12 241 324 83 320 12.0 241.0 324.0 125.0 111.0 70.0 35.0 16.0 16.0 13.0 117.0
00129 M14 261 351 90 420 14.0 261.0 351.0 140.0 122.0 75.0 40.0 18.0 18.0 15.0 124.0
00130 M16 311 427 116 530 16.0 311.0 427.0 170.0 150.0 88.0 47.0 22.0 20.0 17.0 144.0
00131 M20 358 490 132 730 20.0 358.0 490.0 200.0 167.0 105.0 52.0 24.0 21.0 21.0 170.0
00132 M22 417 559 145 1120 22.0 417.0 559.0 220.0 186.0 118.0 60.0 27.0 24.0 28.0 200.0
00133 M24 453 630 177 1550 24.0 453.0 630.0 255.0 205.0 135.0 65.0 27.0 26.0 33.0 215.0
00134 M30 495 660 165 2240 30.0 495.0 660.0 255.0 220.0 135.0 71.0 31.0 34.0 35.0 240.0
00135 M36 597 782 185 3530 36.0 597.0 782.0 295.0 277.0 158.0 94.0 38.0 46.0 45.0 275.0
