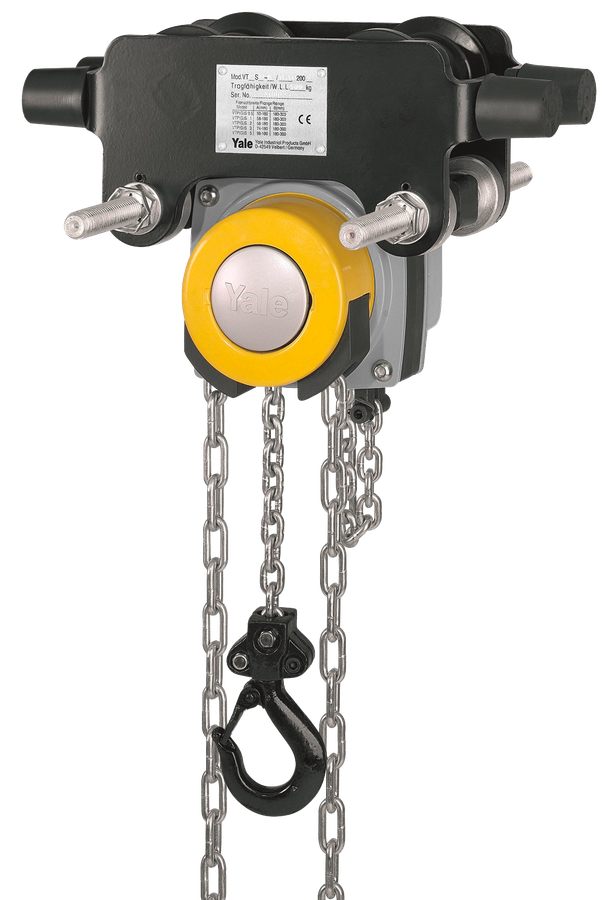

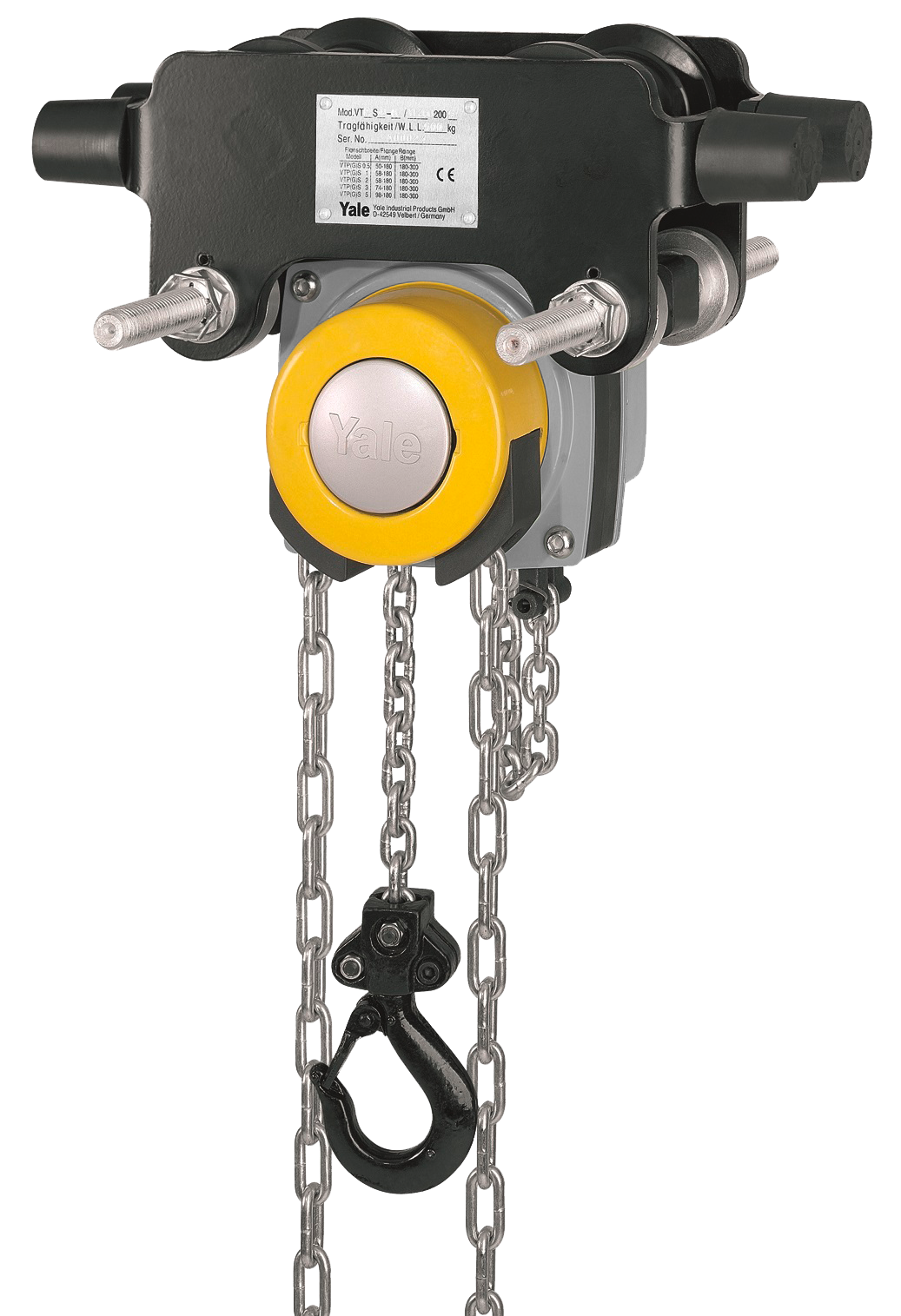

![Handflaschenzug Yalelift ITG 500 kg, Hub 3 m, Ausführung A](/thumbor/iWpiCV5tkmMuq8vIo3Pvd52kasA=/fit-in/300x200/filters:cachevalid(2018-06-07T07:59:26.011812):strip_icc():strip_exif()/sortiment/050_hubgeraete/10_hubgeraete-manuell/10_handflaschenzuege/handflaschenzug-yalelift-itg/21835_handflaschenzug-yalelift-itg_img-01.png)
CHF
/ Stk
1'377.60
Kombination des Yalelift 360 mit einem sehr niedrig bauendem Haspelfahrwerk. Vielfältig einsetzbar dank 360°-drehbarer Handkettenführung.

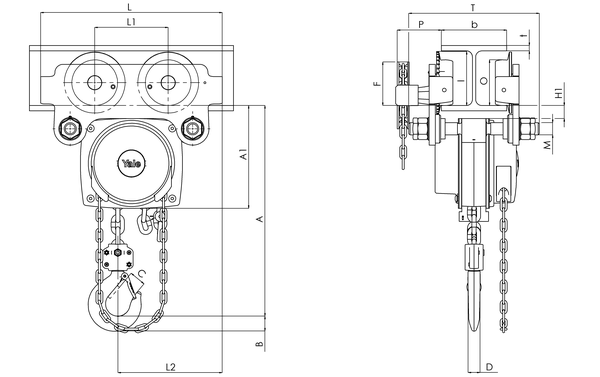

Trägerflanschbreite min. | Trägerflanschdicke max. | Tragfähigkeit | A | A1 | B | C | D | F | H1 | I | L | L1 | L2 | M | O | P | T | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | t | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
21835-0500A | 50 | 19 | 0.5 | 245 | 158 | 17 | 24 | 14 | 92 | 24.5 | 76.5 | 270 | 130 | 159 | 18 | 60 | 108 | 280 |
21835-0500B | 180 | 19 | 0.5 | 245 | 158 | 17 | 24 | 14 | 92 | 24.5 | 76.5 | 270 | 130 | 159 | 18 | 60 | 108 | 400 |
21835-1000A | 50 | 19 | 1 | 272 | 178 | 22 | 29 | 19 | 92 | 24 | 76.5 | 310 | 130 | 175 | 22 | 60 | 110 | 290 |
21835-1000B | 180 | 19 | 1 | 272 | 178 | 22 | 29 | 19 | 92 | 24 | 76.5 | 310 | 130 | 175 | 22 | 60 | 110 | 410 |
21835-2000A | 58 | 19 | 2 | 323 | 205.5 | 30 | 35 | 22 | 91 | 23.5 | 98 | 360 | 150 | 207 | 27 | 80 | 112 | 305 |
21835-2000B | 180 | 19 | 2 | 323 | 205.5 | 30 | 35 | 22 | 91 | 23.5 | 98 | 360 | 150 | 207 | 27 | 80 | 112 | 425 |
21835-3000A | 74 | 27 | 3 | 382 | 252 | 38 | 40 | 30 | 107 | 32 | 132.5 | 445 | 180 | 256 | 30 | 112 | 112 | 320 |
21835-3000B | 180 | 27 | 3 | 382 | 252 | 38 | 40 | 30 | 107 | 32 | 132.5 | 445 | 180 | 256 | 30 | 112 | 112 | 440 |

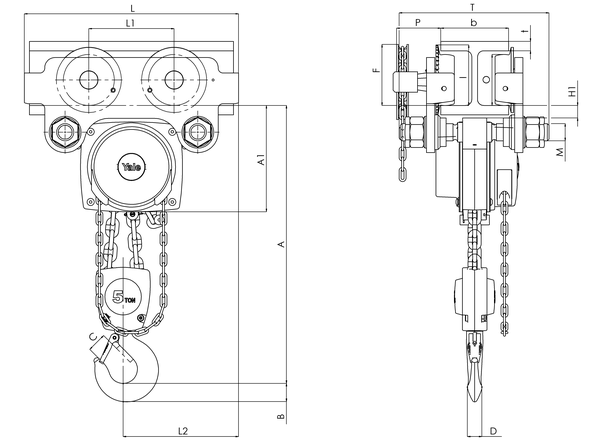

Trägerflanschbreite min. | Trägerflanschdicke max. | Tragfähigkeit | A | A1 | B | C | D | F | H1 | I | L | L1 | L2 | M | O | P | T | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
mm | mm | t | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
21835-5000A | 98 | 27 | 5 | 550 | 260.5 | 45 | 47 | 37 | 149.5 | 30.5 | 148.5 | 525 | 209 | 283 | 42 | 125 | 117 | 364 |
21835-5000B | 180 | 27 | 5 | 550 | 260.5 | 45 | 47 | 37 | 149.5 | 30.5 | 148.5 | 525 | 209 | 283 | 42 | 125 | 117 | 484 |
