Anschlagwirbel Powerpoint PP-S mit Haken mit metrischem Gewinde

Anschlagwirbel mit metrischem Gewinde in Güteklasse 10 mit integriertem Klinkenhaken. Wirbel 360° drehbar, Klinkenhaken 230° schwenkbar.

Rud
Ihr Preis ab CHF / Stk 138.50
Alle Varianten
Gefunden: 6
(6 von 6)
Flags
Gewinde
Gewinde-Länge
mm
Tragfähigkeit
t

Beschreibung

  • Anschlagwirbel in Güteklasse 10 mit integriertem Klinkenhaken.
  • Wirbel 360° drehbar, Klinkenhaken 230° schwenkbar.
  • Universalanschluss mit Haken für Rundschlingen, Anschlagseile, Hakengehänge uvm.
  • Doppelt kugelgelagert für kippen, drehen und wenden.

Hinweise

  • Nicht für Dauer-Drehbewegung unter Last geeignet.

Spezifikationen

Farbe
Pink
Material
Stahl
Oberfläche
Lackiert
Güteklasse
GK10
Verbindungsart
Schraubbar
Gewindeart
Metrisch (ISO)

Über RUD

Die heute weltweit agierende RUD Gruppe bietet mit ihren Hauptentwicklungs- und Produktionsstandorten in Aalen als schwäbische Ideenschmiede zukunftsweisende Problemlösungen mit Kettensystemen und Bauteilen für vielfältige Einsatzgebiete.

Mehr erfahren

Downloads

Betriebsanleitung (790.4 KB)

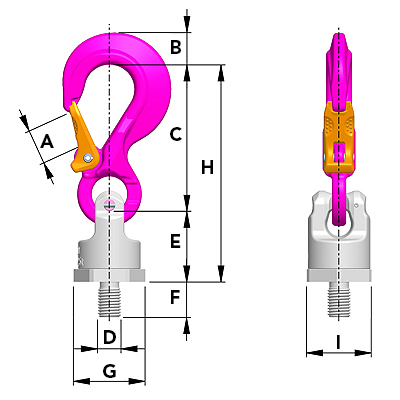

Masszeichnungen


Gewinde Gewinde-Länge Tragfähigkeit A B C D E F G H I
mm t mm mm mm mm mm mm mm mm mm
20323-S-M12 M12 18 0.63 18.0 13.0 75.0 12.0 41.0 18.0 40.0 116.0 36.0
20323-S-M16 M16 25 1.5 25.0 20.0 97.0 16.0 50.0 25.0 46.0 147.0 41.0
20323-S-M20 M20 30 2.5 30.0 28.0 126.0 20.0 61.0 30.0 61.0 187.0 55.0
20323-S-M24 M24 36 4 35.0 36.0 150.0 24.0 77.0 36.0 78.0 227.0 70.0
20323-S-M30 M30 45 5 40.0 37.0 174.0 30.0 93.0 45.0 95.0 267.0 85.0
20323-S-M36 M36 54 8 48.0 49.0 208.0 36.0 102.0 54.0 100.0 310.0 90.0
