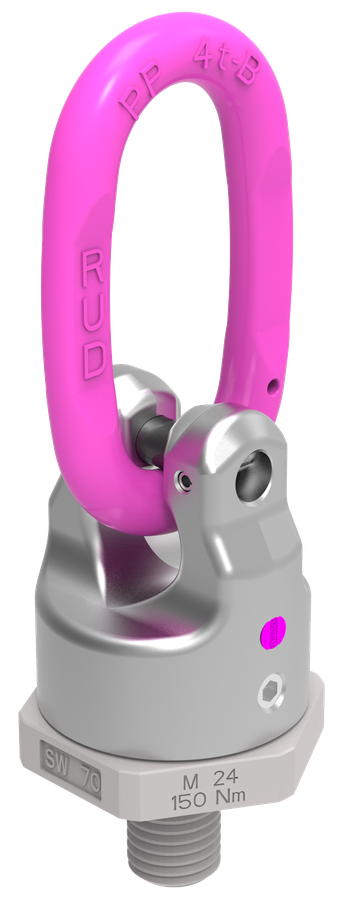

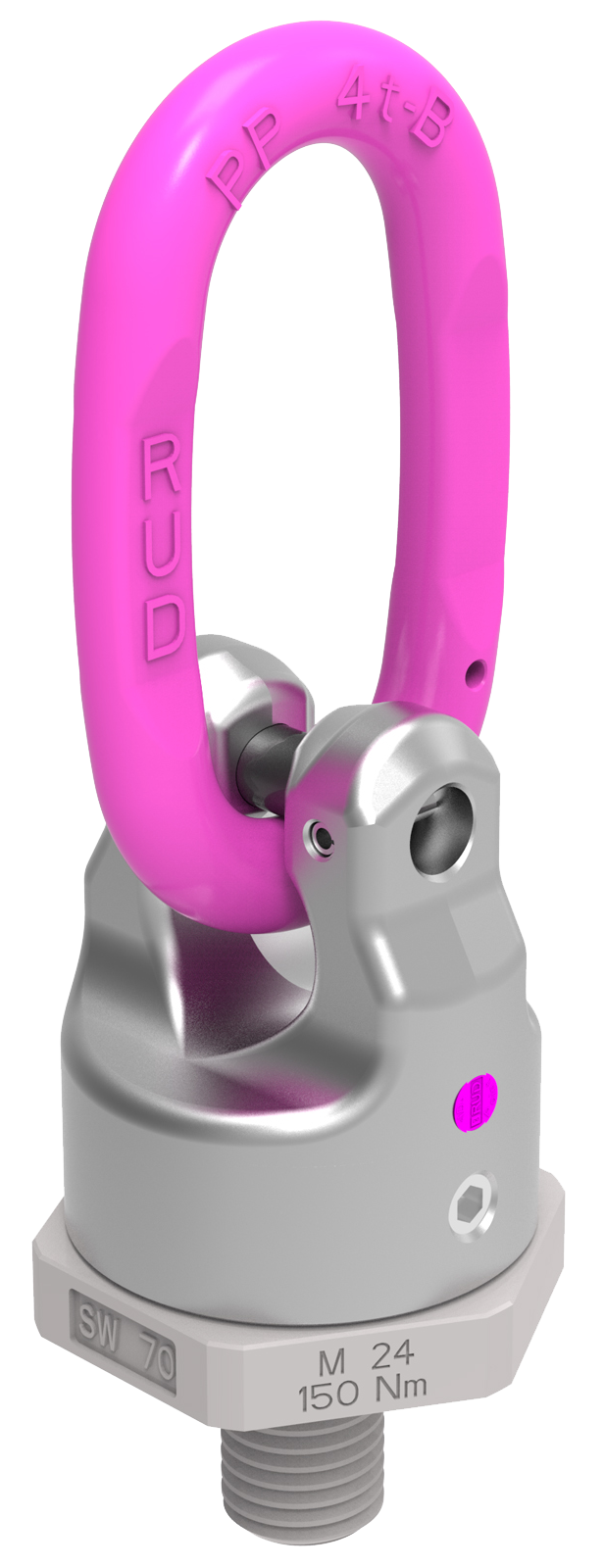

Anschlagwirbel Powerpoint PP-B mit Öse mit UNC/UN-Zollgewinde

Anschlagwirbel mit UNC/UN-Zollgewinde in Güteklasse-10 mit integriertem Sicherheitshaken. Wirbel 360° drehbar, Öse 230° schwenkbar.

Rud
Ihr Preis ab CHF / Stk 127.–
Alle Varianten
Gefunden: 7
(7 von 7)
Flags
Gewinde
Gewinde-Länge
mm
Tragfähigkeit
t

Beschreibung

  • Anschlagwirbel in Güteklasse 10 mit integriertem Einhängeglied.
  • Wirbel 360° drehbar, Einhängeglied 230° schwenkbar.
  • Universalanschluss mit Haken für Rundschlingen, Anschlagseile, Hakengehänge uvm.
  • Doppelt kugelgelagert für kippen, drehen und wenden.

Hinweise

  • Nicht für Dauer-Drehbewegung unter Last geeignet.

Spezifikationen

Farbe
Pink
Material
Stahl
Oberfläche
Lackiert
Güteklasse
GK10
Verbindungsart
Schraubbar
Gewindeart
UNC/UN-Zollgewinde

Über RUD

Die heute weltweit agierende RUD Gruppe bietet mit ihren Hauptentwicklungs- und Produktionsstandorten in Aalen als schwäbische Ideenschmiede zukunftsweisende Problemlösungen mit Kettensystemen und Bauteilen für vielfältige Einsatzgebiete.

Mehr erfahren

Downloads

Betriebsanleitung (790.4 KB)

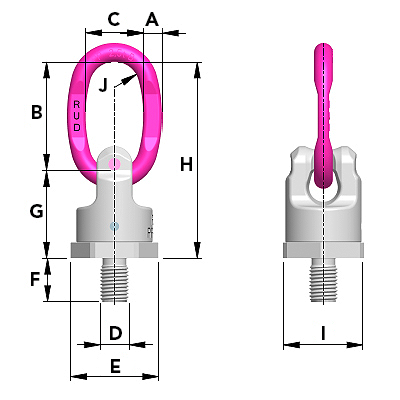

Masszeichnungen


Gewinde Gewinde-Länge Tragfähigkeit A B C D E F G H I J
mm t mm mm mm mm mm mm mm mm mm mm
20323-B-UNC10 3/4"-10UNC 30 2.5 13.0 75.0 40.0 0.0 61.0 30.0 61.0 135.0 55.0 18.0
20323-B-UNC11 5/8"-11UNC 24 1.5 11.0 65.0 35.0 0.0 46.0 24.0 50.0 115.0 41.0 15.0
20323-B-UNC13 1/2"-13UNC 18 0.63 9.0 65.0 35.0 0.0 40.0 18.0 41.0 106.0 36.0 15.0
20323-B-UNC6 1 1/2"-6UNC 54 8 24.0 140.0 65.0 0.0 100.0 54.0 102.0 242.0 90.0 28.0
20323-B-UNC7 1 1/4"-7UNC 45 5 21.0 130.0 60.0 0.0 95.0 45.0 93.0 223.0 85.0 25.0
20323-B-UNC8 1"-8UNC 36 4 16.0 95.0 45.0 0.0 78.0 36.0 77.0 172.0 70.0 20.0
20323-B-UNC9 7/8"-9UNC 30 2.5 13.0 75.0 40.0 0.0 61.0 30.0 61.0 135.0 55.0 18.0
